一、四要素自動氣象站產品簡介

      四要素自動氣象站又稱四要素氣象站，小型氣象觀測站，四要素自動氣象站可實時24小時在線采集空氣中溫濕度、光照強度、風速風向、降雨量等農業氣象參數實現對氣象的預測和評估。

　　WX-QC4小型自動氣象站（具備省級校準證書）是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度氣象觀測設備。

　　該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。

　　二、產品特點

　　1、低功耗采集器：靜態功耗小于50uA

　　2、標配GPRS聯網、支持擴展藍牙、有線傳輸

　　3、7寸安卓觸屏，版本：4.4.2、四核Cortex?-A7，512M/4G

　　4、支持modbus485傳感器擴展

　　5、太陽能充電管理MPPT自動功率點跟蹤

　　6、三米碳鋼支架，兩節法蘭盤對接

　　7、短信報警，超限后向指定的手機上發送短信

　　8、不銹鋼材質防護箱，耐腐蝕、抗氧化，防水等級IP66

　　三、技術參數

　　1)采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,

　　2)傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

　　3)太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

　　4)數據上傳間隔：30s-65535s可調

　　5)7寸安卓觸屏，屏幕尺寸：1024*600 RGB LCD

　　6)部分傳感器參數

名   稱	測量范圍	分 辨 率	準 確 度
環境溫度	-40～+60℃	0.1℃	±0.3℃
相對濕度	0～100%RH	0.1%	±2%
光照強度	0-200000Lux	1Lux	±2%
大氣壓力	300～1100KPa	0.1KPa	±0.3hPa
露點溫度	-20~+50℃	0.1℃	±0.5℃
土壤溫度	-50～+80℃	0.1℃	≤±0.2℃
土壤濕度	0～100%	0.1%	±2%
土壤鹽分	0-20ms	±0.1ms	±2％
土壤PH	0-14	0.1	±0.2%
風　向	0～360°（16方向）	1/16	<3°(>1.0m/s)
風　速	0～70m/s	0.1m/s	±(0.3+0.03V)m/s
雨  量	≦4mm/min	0.01mm	±0.2mm
紫外輻射	0～70W/㎡	1W/㎡	±2% W/㎡
日照時數	0～24h	0.1 h	±2％h
總輻射	0-2000W/m2	0.1W/m2	光譜范圍：300-3000nm
光合有效輻射	400～700nm	靈 敏 度：10～50μv/μmol·m-2·s-1

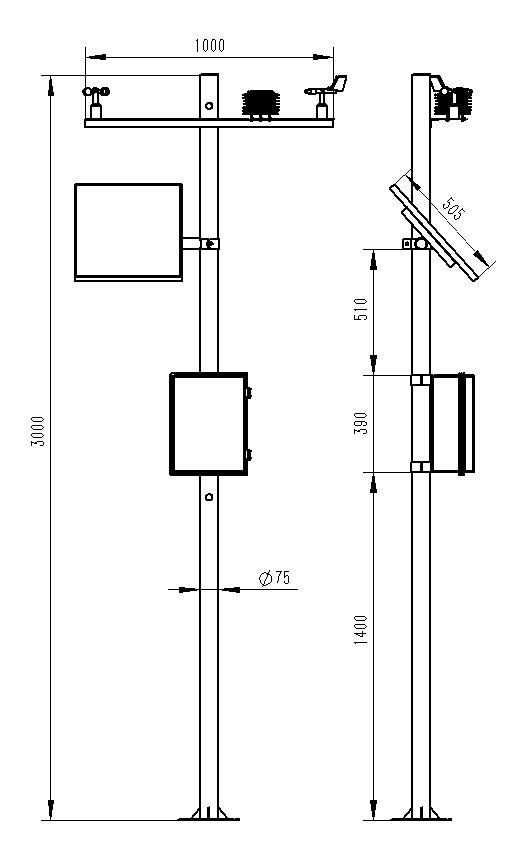

　　四、產品尺寸圖

　　五、產品結構圖

　　六、上位機軟件介紹

　　1、PC單機版數據接收、存儲、查看、分析軟件

　　2、支持串口數據接收、處理、展示

　　3、支持json字符串、modbus485等通信方式

　　4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

　　5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

　　6、支持數據后處理功能

　　7、支持外置運行javascript腳本

　　七、安卓APP介紹

　　1、安卓單機版數據接收、存儲、查看、分析軟件

　　2、支持藍牙數據接收

　　3、手機休眠后軟件后臺接收、處理

　　4、json數據自動添加設備，modbus設備支持掃碼添加設備

　　5、支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。

　　6、支持數據后處理功能

　　7、支持外置運行javascript腳本

　　八、云平臺介紹

　　1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

　　2、支持多帳號、多設備登錄

　　3、支持實時數據展示與歷史數據展示儀表板

　　4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

　　5、支持短信報警及閾值設置

　　6、支持地圖顯示、查看設備信息。

　　7、支持數據曲線分析

　　8、支持數據導出表格形式

　　9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

　　10、支持數據后處理功能

　　11、支持外置運行javascript腳本
