1.1產品概述

全自動孢子捕捉分析設備包高倍光學顯微成像系統，精度限位技術、自動智能化聚焦融合技術、物聯網傳輸控制技術等技術手段。全天候實時采集分析，節省時間，更加人性化，采用軟件圖像優化算法，可以更直觀清晰的拍攝清楚微小目標體。

可廣泛使用于農業、林業、牧業、蔬菜、煙草、茶葉、藥材、園林、果園、城鎮綠化、檢疫等領域

1.2功能特點

■設備采用光、電、數控技術，自動顯微成像全天候對所捕獲的病菌孢子自動拍攝。

■設備具有多種聯網方式(4GRJ45）可隨時隨地聯網管理；可通過網頁端及手機APP端遠程控制設備，如開關機、遠程自動拍照和手動拍照、設置采樣時間、工作時段等。

■孢子設備內有高分辨率顯微鏡，可以清晰拍攝顯示5~100um孢子。

■孢子捕捉分析儀經過特殊風道氣流循環設計，進出風口形成風道，確保空氣的流通性，有效降低采集重復率，縮短了采樣時間，提高了采集效率。

■孢子捕捉分析儀內置10.1寸高清大屏顯示，安卓操作系統，具有良好的人機交互界面。支持本地查看拍攝照片、配置設備參數、控制設備等功能。

■內置GPS定位功能（選配），可在網頁地圖中查看設備位置信息數據。

■統計分析：采用云服務器技術，實現對病菌孢子圖片的人工統計與分析，可實時人工遠程查看確認，縮短了預測預報周期

1.3主要技術指標

供電電壓	220V AC或太陽能供電系統供電
功耗	最大工作功耗：65W 待機功耗：26.4W
通信方式	4G上傳
網口上傳
工作環境	-20～ 70℃
0~95%（相對濕度）、無凝結
成像系統基本參數	光學放大10X；500萬像素CMOS圖像傳感器(可選800萬或1200萬）
內置載玻帶	一次更換最長可以連續使用365天，每天拍3次
絕緣電阻	≥2.5M?（漏電保護）
顯示屏	10.1寸
系統	安卓
設備尺寸	600*640*1418mm
氣體采樣	采集時間60~1200分鐘（設置范圍），可采集面積：長*寬（mm）50*21mm；
工作時間設置	定時啟動，24時制，可以任意設置24小時開啟時間；

2.設備選型

KH-				公司代號
	PSR-			全自動孢子捕捉分析儀
		4G-		4G上傳
		ETH-		網口上傳
			100	殼體

3.設備介紹及安裝

3.1設備安裝前檢查

設備清單：

■主設備

■合格證、保修卡

■安裝螺絲包

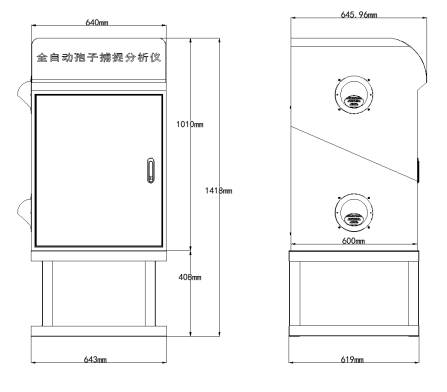

設備尺寸：

3.2安裝方式

（1）選擇好安裝位置，盡可能提前預制平坦硬質水泥高臺，再根據底座固定尺寸進行打孔（參考安裝尺寸圖）。

（2）使用配件里的膨脹螺絲裝到打好4個孔位中。

（3）將設備支撐柱下面的四角抬高焊腳的4個膨脹螺絲孔位對應好，用扳手擰緊固定，即可。

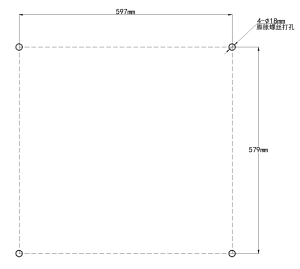

安裝尺寸（單位：mm）：



4. 設備屏幕說明

4.1 監控主頁

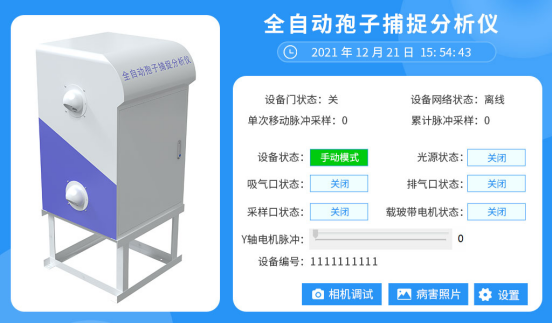

首先把設備上電，界面如下：



設備名稱：全自動孢子捕捉分析儀

時間：設備的當前時間，設備聯網后可自動校時

設備門狀態：設備門的開關狀態（預留）。

設備網絡狀態：設備是否連接至云平臺。

單次移動脈沖采樣：每次載玻帶移動距離。

累計脈沖采樣：載玻帶移動的總距離。

設備狀態：自動模式/手動模式。自動模式為設備自動運行采集樣本拍照，手動模式為手動控制設備運行。

光源狀態：光源的狀態，開啟/關閉；手動模式下可以點擊控制光源的狀態。

吸氣口狀態：吸氣口的狀態，開啟/關閉；手動模式下可以點擊控制吸氣口的狀態。

排氣口狀態：排氣口的狀態，開啟/關閉；手動模式下可以點擊控制排氣口的狀態。

載玻帶電機狀態：載玻帶電機的狀態，，開啟/關閉；手動模式下可以點擊控制排氣口的狀態。

Y軸電機狀態：展示顯微鏡的位置。

相機調試：在手動模式下電機進入相機調試界面

病害照片：點擊進入照片查看界面。

設置：點擊進入系統設置界面。

設備編號：設備的10位唯一地址碼。

4.2 相機調試

在進行相機調試之前請先打開光源。



Y軸電機運動脈沖數：控制電機的前后微調運動

載玻帶向前脈沖數：控制載玻帶向前微調。

光源狀態：可以點擊控制光源的狀態。

拍照：點擊進行拍攝照片。

病害照片：點擊可進入病害照片查看界面。

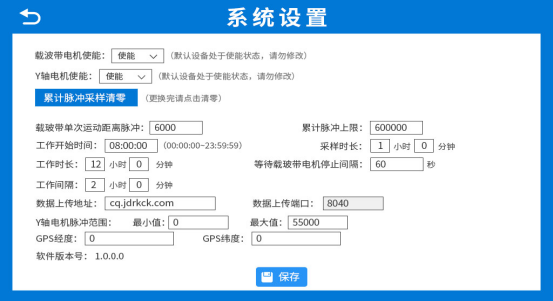

4.3 系統設置



載玻帶電機使能：默認設備處于使能狀態，非更換載玻帶請勿修改。

Y軸電機使能：默認設備處于使能狀態，非專業人士指導請勿修改。

累計脈沖采樣清零：更換完載玻帶請點擊清零。

載玻帶單次運動距離脈沖：載玻帶從采樣口到顯微鏡正下方的距離脈沖數。

開始工作時間：00:00:00~23:59:59。

累計脈沖上限：到達此上限90%時，設備將提示更換載玻帶。

工作時長：設備的工作時長，0~24小時，若設置為24小時，設備將一直工作。

采樣時長：0~20小時，采樣時長應小于工作時長。

數據上傳地址：設備上傳數據的平臺地址，若使用我司的農業四情平臺，默認地址為：cq.jdrkck.com。

數據上傳端口：設備上傳數據的平臺端口，若使用我司的農業四情平臺，默認端口為：8040。

GPS經緯度（選配）：設備的GPS經緯度信息。

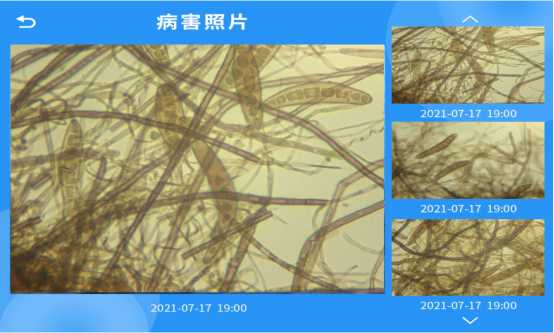

4.4病害照片



5. 接入云平臺

云平臺登錄連接farm.0531yun.cn，輸入已分配好的賬號密碼登錄即可。

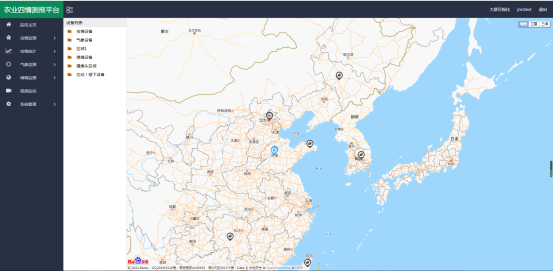

監測主頁：可查看設備的位置信息

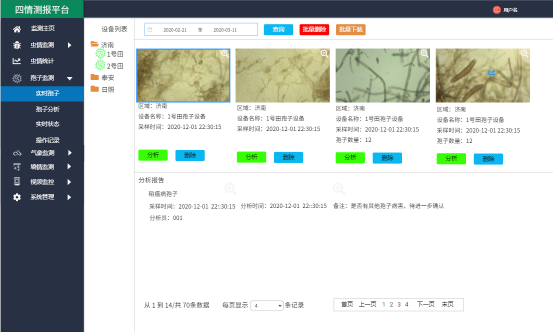

實時孢子：可查看設備拍攝的孢子圖片，圖片包含設備所在的區域、設備名稱、采樣時間等。

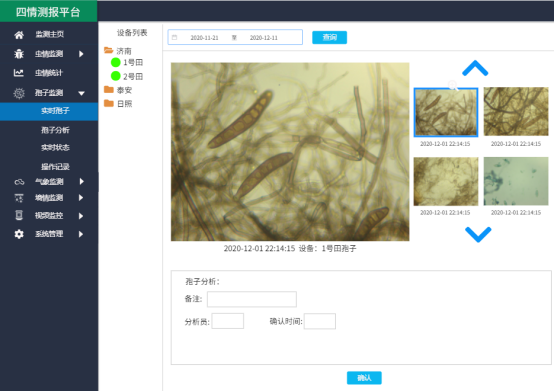

孢子分析：分析設備所拍攝圖片的孢子信息，可以選擇人工分析。

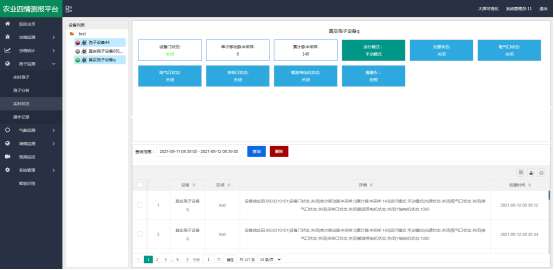

設備監測：可實時查看設備的狀態，并可通過點擊運行模式，切換設備的運行狀態，當設備處于自動模式時，設備會按照設定的程序到達工作時間段時自動工作；當設備處于手動工作模式時，可點擊“光源狀態”、“吸氣口狀態”、“排氣口狀態”、“載玻帶電機”、“攝像頭”等控制設備工作。

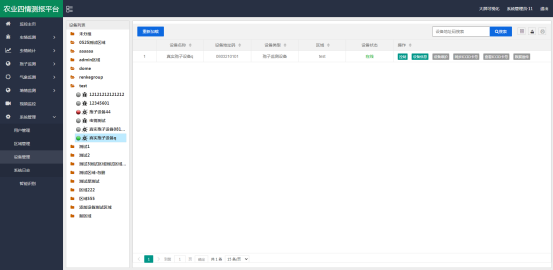

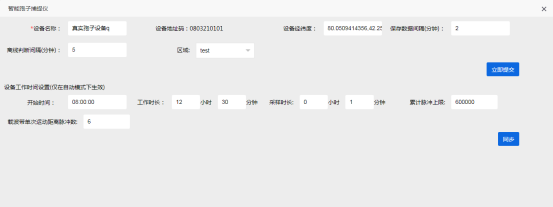

設備管理：點擊“系統管理”，選擇“設備管理”，點擊“設備信息”，可修改“設備名稱”、“設備經緯度”、“離線判斷時間”、“數據存儲間隔”等。還可以修改自動模式下的設備參數，如“開始時間”、“工作時長”、“采樣時長”、“累計脈沖上限”、“載玻帶單次移動距離脈沖數”等。





手機APP：QQ或游覽器掃描下方二維碼可以在“壤博士農業平臺”APP上查看設備信息、遠程控制設備和設置設備參數等。
